SNW1智能型万能式断路器
  • SNW1智能型万能式断路器
SNW1智能型万能式断路器
用途及适用范围:

       SNW1智能型万能式断路器,额定绝缘电压 69OV ,适用于交流 50Hz ,额定工作电压至 660V ( 690V )及以下,额定电流630一6300A的配电网络中,对电源及用电设备运行中出现的过载、欠电压、短路、接地等故障进行保护,具有较高的精度,可实现选择性保护,提高供电可靠性。

欢迎订购:0755-27803282

产品特点:
1.高分断能力,零飞弧距离;

2.触头系统紧凑,独立小室分割,体积小,运行更可靠;

3.可靠的联锁和绝缘保护,安全性更高;

4.有固定式、抽屉式、水平或垂直接线,可上、下进线安装,更多形式选择;

5.保护特性齐全,智能化功能高,选择方案更广;

6.多种不同功能的智能控制器选择,智能化保护功能、检测显示功能、调节整定功能、监控及故障记忆功能;
7.可带通信接口,实现遥控、遥调、遥测、遥讯等计算机集群控制。模块化结构,多种可组合的附件。


符合标淮

       断路器符合GB14048.2 《低压开关设备和控制设备、低压断路器 》 和IEC60947一2《低压开关设备和控制设备断路器》等标准。

产品分类

1.安装方式:固定式、抽屉式

2.极数:三极、四极

3.操作方式:手动操作、电动机操作兼手动操作

4.脱扣器种类:智能型控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器

正常工作条件

1.周围空气温度为-5℃- +40℃,且24h的平均值不超过+35℃(特殊订货的除外。

2.安装地点的海拔不超过 Z000m。

3.安装地点的空气相对湿度在最高温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度,最湿月的月平均最低温度不超过+25℃,该月的月平均最大相对湿度不超过90%,并考虑因温度变化发生在产品表面上的凝露。

4.污染等级为3级。

5.断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为IV,其余辅助电路、控制电路的安装类别为III。

6.断路器应垂直安装,断路器的垂直倾斜度不超过5°。

结构概述

    固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成。

    抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成。

    断路器为立体布置形式,具有结构紧凑、体积小的特点,触头系统封闭在绝缘底板内,其每组触头也都用绝缘板隔开,形成一个个小室,而智能控制器、手动操作机构、电动操作机构依次排在其前面形成各自独立的单元,如其中一单元坏了,可将其整个拆下换上新的。

    抽屉式断路器由插入断路器与抽屉座组成。抽屉座内的导轨能拉进拉出,插入断路器座落在导轨上进出抽屉通过插入断路器上的母线与抽屉座上的桥式触头的插入联结接通主回路。

    抽屉式断路器有三个工作位置:“连接”位置、“试验”位置、“分离”位置,位置变更通过手柄的旋进或旋出来实现。三个位置的指示通过抽屉座底座横梁上的指针显示。    当处于“连接”位置时,主回路和二次回路均接通;当处于“试验”位置时,主回路断开,并有绝缘隔板隔开,仅二次回路接通,可进行一些必要的动作试验,当处于“分离”位置时,主回路与二次回路全部断开。并且抽屉式断路器具有机构联锁位置,断路器只有在连接位

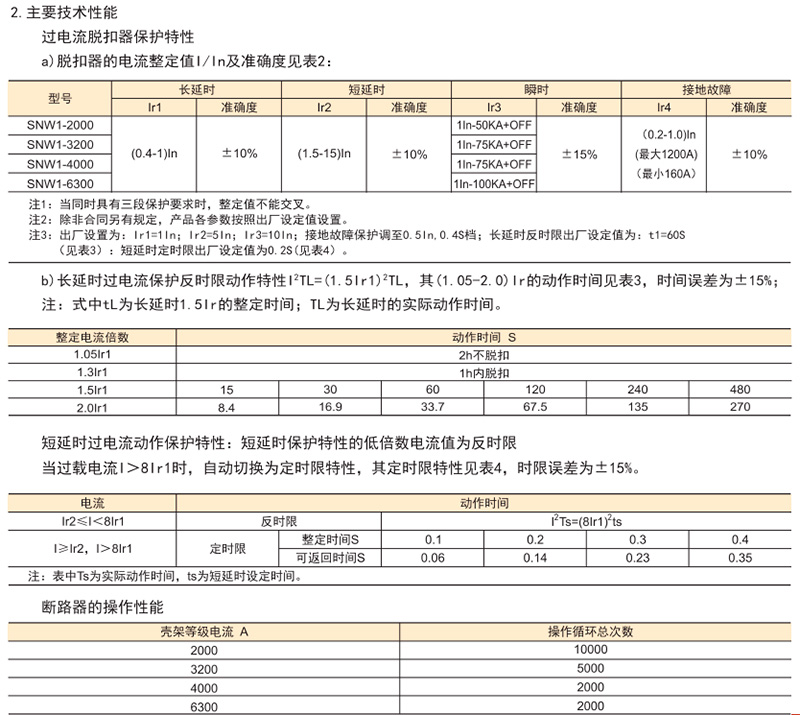

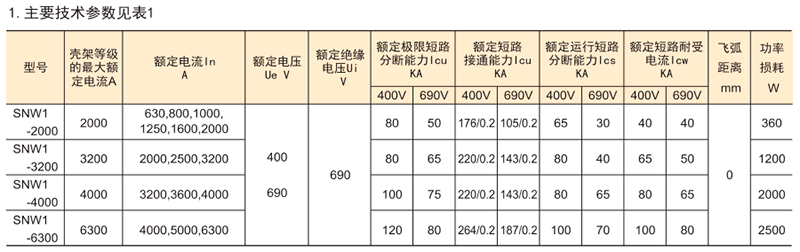

主要技术参数:

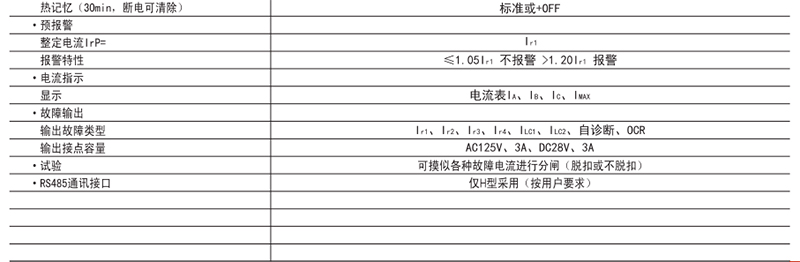

智能脱扣器分类、设置及性能

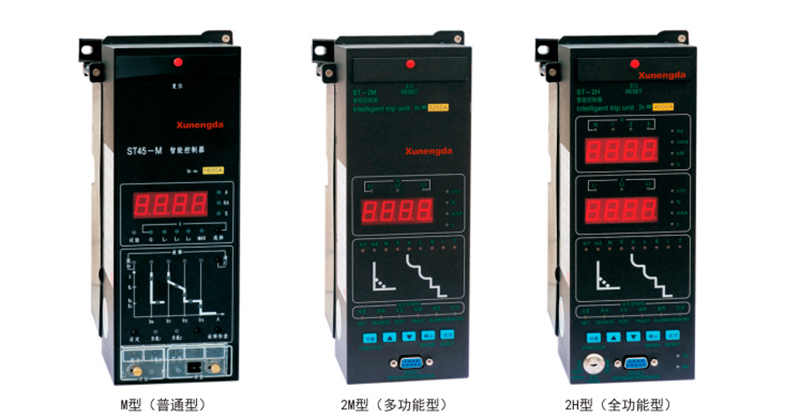

智能控制器

智能型控制器说明

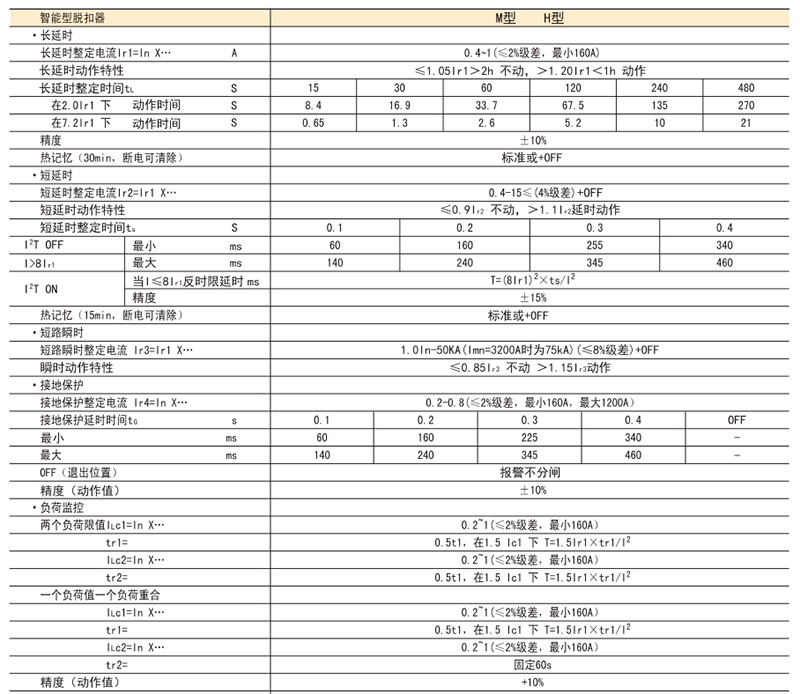

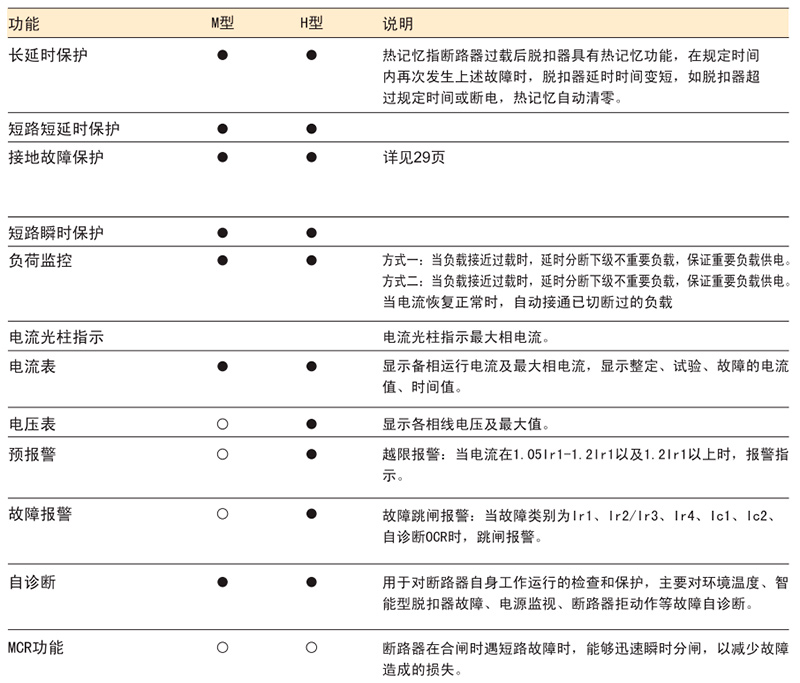

智能控制器分类技术数据及参数设置

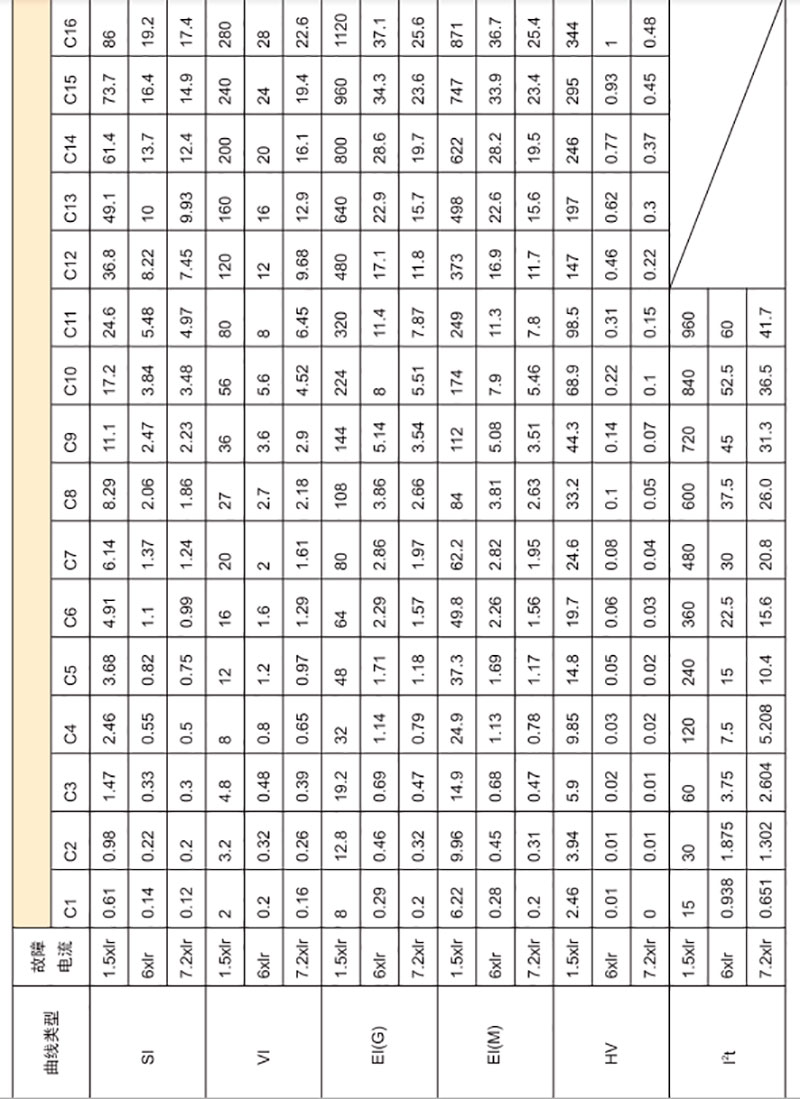

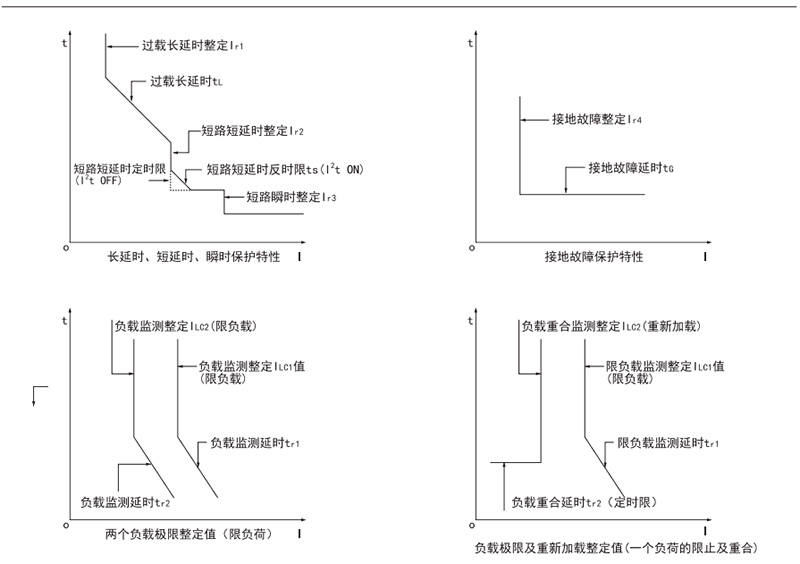

过载长延时保护动作延时时间

设置方法

1.长延时电流设定

a.按设定键,直到长延时Ir1指示灯,显示出厂时电流整定值。

b.按+或—键,以每次2%值增减,直到最接近的需要电流值为止。

c.按贮存键,使储存灯,表示长延时电流整定结束。

2.长延时时间整定

a.按设定键,直到长延时t1指示灯,显示出厂时时间电流整定值。

b.按+或—键,直到最接近的需要时间为止。

c.按贮存键,使储存指示灯,表示长延时电流整定结束。

3.负载监控、短延时、瞬时、接地保护设定

a.同上操作方法,只是对应不同状态指示,按设定键,直到需要状态。

b.同长延时整定方法。

c.同长延时整定方法。

d.接地时间整定在“OFF”位置表示故障状态,只报警不脱扣。

  瞬时整定在“OFF”位置表示该保护取消。

4.脱扣器进入运行状态

a.脱扣器参数全部整定好后按消灯建。

5.试验

a.脱扣器参数设定后,在断路器运行前,用户可对脱扣器保护进行检查,按▃键,直到所需的电流指示灯。

b.按+或—键,调整模拟故障电流值。

c.按脱扣键或不脱扣键时试验即进入故障处理。

d.试验结束后按消灯键脱扣器进入正常运行状态。

e.如果脱扣试验还需按下复位按钮

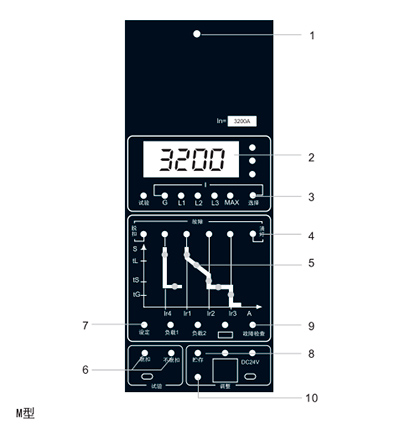

*H型(全功能型)基本功能见8页。

1.复位按钮

  断路器智能脱扣、试验脱扣后必须将此按钮按下,方可再次闭合断路器。

2.电流、时间显示

  显示各运行电流、时间,正常状态显示最大相电流值。

3.选择键

  正常状态显示最大相电流值,按该键可显示各相电流。

4.清灯键

脱扣器整定、试验、故障后必须按此键,使脱扣器进入正常运行状态。

5.LED发光指示

  指示各种负载状态、类别和故障类别。

6.“脱扣”、“不脱扣”键

  做试验时可选择断路器脱扣和不脱扣。

7.设定键

  设定或检查各保护特性电流、时间,按此键可循环指示各状态。

8.“贮存”、“十”、“一”键

  用来整定储存各电流,时间值。

9.故障检查键

  断路器故障跳闸,脱扣器清灯后,按此键显示故障状态、故障电流、时间值。

10.贮存显示

  当数据贮存完成时,该指示灯亮。

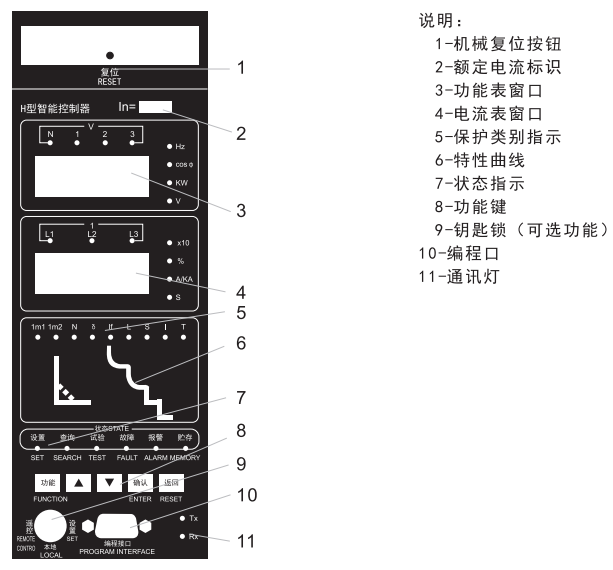

H型控制器的面板显示共分成四部份:功能表显示窗、电流表显示窗、保护类别指示窗和工作状态指示窗,功能表显示测量参数,包括:三相电压、有功功率、功率因率、频率、有功电度(注:选择历史数据记录功能时才具有),电流表显示窗与保护类别指示窗和工作状态指示窗组合使用,在不则状态下显示不同内容,主要包括:电流及辅助参数显示、设定值显示、故障显示、试验参数显示、自诊断显示、故障查询参数显示等。

自诊断代码
