SNM1系列塑料外壳式断路器
  • SNM1系列塑料外壳式断路器
SNM1系列塑料外壳式断路器
适用范围:

        SNM1系列塑料外壳式断路器(以下简称断路器),是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为800V (SNM1-63为500V)适用于交流50 日Hz,额定工作电压690V及以下,(SNM1-63为400V),(直流250V及以下),额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护装置,能保护线路和电源设备不受损坏。

欢迎订购:0755-27803282

        断路器按照其额定极限短路分断能力(Icu )的高低,分为L型(标准型)、M型(较高分断型)、H型(高分断型)三类。该断路器具有体积小、分断高、飞弧短(部分规格零飞弧)、抗振动等特点,更是陆地及船舶使用的理想产品。

        本断路器可垂直安装(即竖装),亦可水平安装(即横装)。

        本断路器产品执行下列标准:

1.IEC60947-1及GB14048.1总则

2.IEC60947-2及GB14048.2低压断路器

3.IEC60947-4及GB14048.4接触器和电动机起动器

4.IEC60947-5.1及GB14048.5机电式控制电路电器

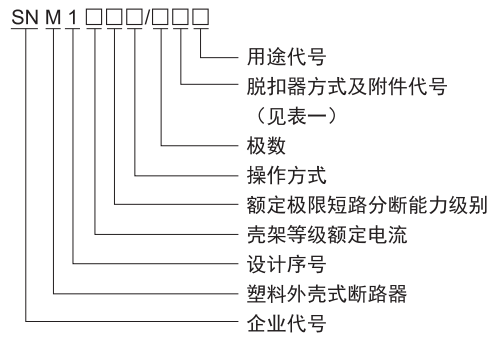

型号及含义

适用工作环境及安装条件:

1.海拔高度200Om及以下;

2.周围介质温度不高+40℃(对船用产品为+45℃)和不低于-5℃;

3.能耐受潮湿空气的影响;

4.能耐受盐雾、油雾的影响;

5.能耐受霉菌的影响;

6.能耐受核辐照的影响;

7.最大倾斜度为22.5;

8.在受到船舶正常振动时能可靠工作;

9.在受到地震情况下(4g)能可靠工作;

10.在无爆炸危险的介质中,且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方;

11.在没有雨雪侵袭的地方。


注:

1.配电用断路器无代号;保护电动机用断路器以2表示。

2.手柄直接操作无代号;电动操作用p表示;转动手柄用Z表示。

3.按产品极分为二极(100A、225A)、三极与四极(SNM1-800无四极)。四极产品中中性极(N极)的型式分四种:

A型:N极不安装过电流脱扣元件,且N极始终接通,不与其它三级一起合分;

B型:N极不安装过电流脱扣元件,且N极与其它三级一起合分;(N极先合后分)

C型:N极安装过电流脱扣元件,且N极与其它三极一起合分;(N极先合后分)

D型:N极安装过电流脱扣元件,且N极始终接通,不与其它三极一起合分。

4.按额定电流(A)分:SNM1-63为(6)、10、16、20、25 、32、40、50、63A九级(6A规格无过载保护);SNM1-100为(10)、16、20、25、32、40、50、63、80、100A+级;SNM1-250为100、125、140、160、180、200、225、250A七级;SNM1-400为225、250、315、350、400A五级;SNM1-630为400、500、630A三级;SNM1-800为630、700、800三级。

【带()为不推荐规格】

5.按接线方式分为板前接线、板后接线、插入式三种。

6.按过电流脱扣器型式分热动一电磁(复式)型、电磁(瞬时)型两种。

7.按附属装置分带附属装置和不带附属装置两种:

  附属装置分内部装置和外部装置:内部装置有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种,外部装置有转动手柄操作机构、电动操作机构、联锁机构及辅助装置的接线端子等。

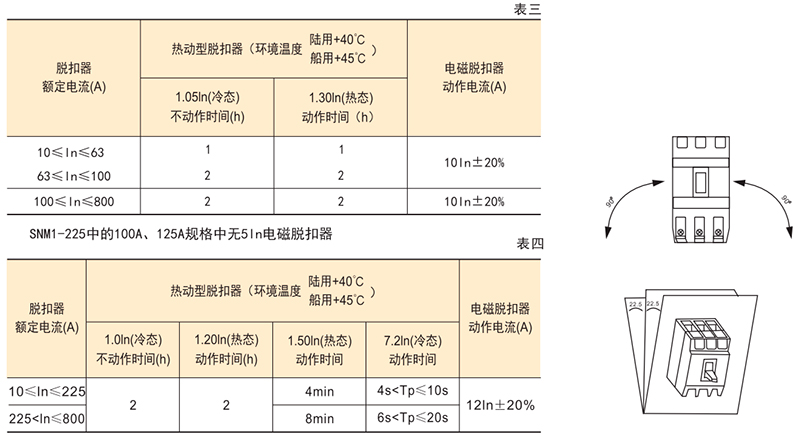

保护特性:

   断电器热动型脱扣器具有反时限特性;电磁脱扣器为瞬时动作,特性见表三(配电用)及表四(保护电动机用)


主要技术性能指标

外形及安装尺寸



SNM1-63~630、M、外形及安装尺寸


SNM1-800(M,H)外形及安装尺寸

降容系数
注:
以上降容系数均在通于壳架额定电流下测得
